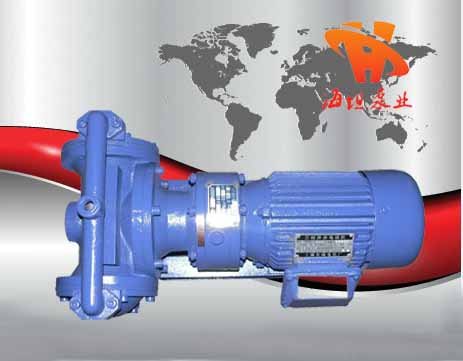

【dby型】产品简介：
dby型电动是一种新型的泵类,近年来,由于在隔膜材质上取得了突破性的进展,国际上越来越多的工业化国家采用此种型式的泵,取代部份、,来应用于石化、陶瓷、冶金等行业,产品设计均参考美国abel公司样机,dby电动适用于低压,即出口压力≤3kgf/cm2的场合. dby电动是本厂生产的一种新型输送机械，采用电动机通过减速机减速驱动，对于各种腐蚀性液体，带颗粒的液体，高粘度、易挥发、易燃、剧毒的液体，均能以抽光吸尽。其性能参数与德国的wlldenpvmps、美国的mariowpumps的相近。
本厂目前已形成系列化生产，共有八种规格通径:
φ 10mm（ 3/8'' ）
φ 15mm （ 1/2'' ）
φ 25mm （ 1'' ）
φ 40mm （ 11/2'' ）
φ 50mm （ 2'' ）
φ 65mm （ 21/2'' ）
φ 80mm （ 3''）
φ 100mm （ 4'' ）
五种材质：铸铁dby电动、铝合金dby电动、不锈钢dby电动、氟塑料衬里dby电动、流体衬胶dby电动。根据不同液体介质分别采用丁晴橡胶、氯丁橡胶、聚四氟乙烯、聚全氟乙烯f46等材质的隔膜片、密封球及密封球座，以满足不同客户的需要。dby电动自投厂以来，已被国内外众多石油、化工、电子、陶瓷、纺织系统单位采用，安置在各种特殊场合，用来抽用各种常规泵不能抽吸的介质，均取得了满意的效果。
dby电动注意事项:dby电动工作时先打开出口阀，在工作时严禁关闭出口阀门。
【dby型】型号意义：
【dby型】产品特点：
1、不需灌引水，自吸能力达7米以上。
2、通过性能好，直径在10毫米以下的颗粒、泥浆等均可以毫不费力地通过。
3、由于隔膜将被输送介质和传动机械件分开，所以介质绝对不会向外泄漏；且泵本身无轴封，使用寿命大大延长；根据不同介质，隔膜可分为氯丁橡胶、氟橡胶、丁晴橡胶、聚四氟已烯、特氟龙(f46)等，可以满足不同客户的要求。
4、泵体介质过流部分，可根据用户要求不同，分为铸铁、不锈钢、衬胶、铝合金，电机可分普通电机、防爆电机、减速电机和电磁调速电机
【dby型】技术参数：
流量：0-20m3/h；
扬程：30m；
功率：0.37-4kw；
转速：1450r/min；
口径：10-100mm；
温度：-15- 150℃；
自吸高度：5-7m。
【dby型】主要用途：
1. 泵吸花生酱、泡菜、土豆泥、小红肠、果酱、苹果酱、巧克力等。
2. 泵吸油漆、树胶、颜料。
3. 粘合剂和胶水、全部种类可用泵吸取。
4. 各种瓦、瓷、砖器及陶器釉浆。
5. 油井钻好后，用泵吸沉积物及灌浆。
6. 泵吸各种乳剂和填料。
7. 泵吸各种污水。
8. 用泵为油轮，驳船清仓吸取仓内污水。
9. 啤酒花及发酵粉稀浆、糖浆、糖蜜。
10. 泵吸矿井、坑道、隧道、选矿、矿渣中的积水。泵吸水泥灌浆及灰浆。
11. 各种橡胶浆。
12. 各种磨料、腐蚀剂、石油及泥浆、清洗油垢及一般容器。
13. 各种剧毒、易燃、易挥发液体。
14. 各种强酸、强碱、强腐蚀液体。
15. 作为各种固液体分离设备的前级送压装置
材质：铸铁、铝合金、不锈钢、、衬四氟 f46 、衬胶。
隔膜片材质：丁晴橡胶、氯丁橡胶、氟橡胶、聚四氟乙烯、聚全氟乙烯f46。
密封球材质：丁晴橡胶、氯丁橡胶、聚四氟乙烯、不锈钢、陶瓷。
密封球座材质：丁晴橡胶、氯丁橡胶、氟橡胶、聚四氟乙烯

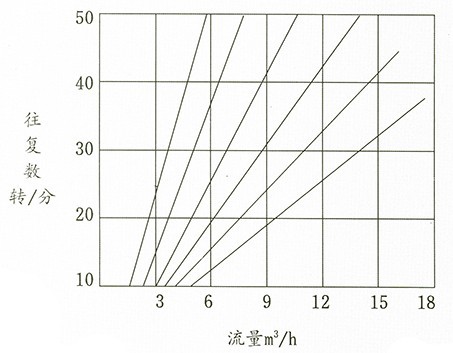

【dby型】性能曲线图：
.jpg)
【dby型】工作原理模拟图：

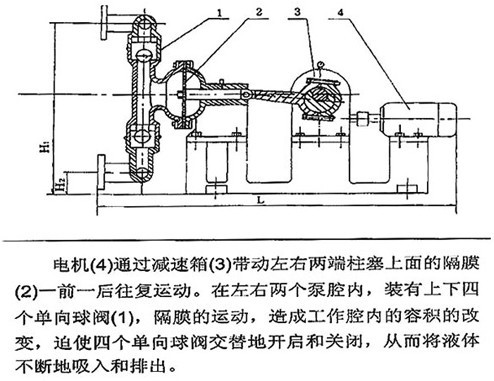

【dby型】结构图：
【dby型】性能参数：
型号
|
流量
(m3/h)
|
吸程
(m)
|
扬程 (m)
|
出口压力
(kgf/cm2)
|
电动功率
转/kw
|
使用温度℃
|
泵进出口
尺寸
|
重量
kg
|
铸铁
|
不锈钢
|
dby-10
|
0.5
|
3
|
30
|
3
|
1450/0.55
|
90
|
150
|
3/8" 丝扣
|
50
|
dby-15
|
0.75
|
3
|
30
|
3
|
1450/0.55
|
90
|
150
|
1/2" 丝扣
|
50
|
dby-25
|
3.5
|
4
|
30
|
3
|
1450/1.5
|
90
|
150
|
1" 丝扣
|
170
|
dby-40
|
4.5
|
4
|
30
|
3
|
1450/2.2
|
90
|
150
|
11/2"丝扣
|
180
|
dby-50
|
6.5
|
4.5
|
30
|
3
|
1450/4
|
90
|
150
|
50mm法兰
|
400
|
dby-65
|
8
|
4.5
|
30
|
3
|
1450/4
|
90
|
150
|
65mm法兰
|
400
|
dby-80
|
16
|
5
|
30
|
3
|
1450/5.5
|
90
|
150
|
80mm法兰
|
610
|
dby-100
|
20
|
5
|
30
|
3
|
1450/5.5
|
90
|
150
|
100mm法兰
|
610
|

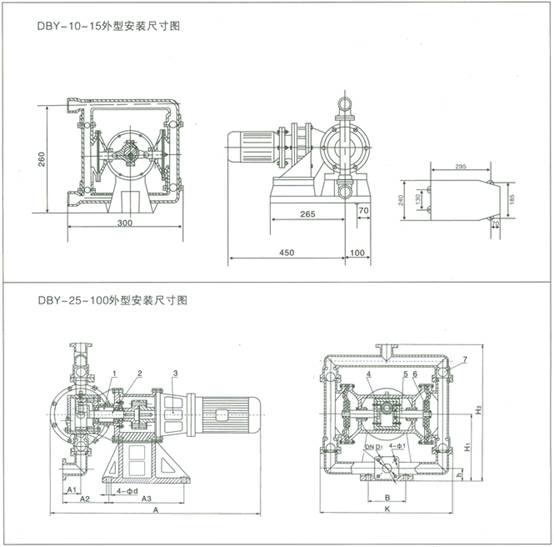

【dby型】安装尺寸：
型号
|
a
|
a1
|
a2
|
a3
|
b
|
k
|
dn
|
d1
|
ф1
|
фd
|
h
|
h1
|
h2
|
dby-25
|
900
|
75
|
160
|
300
|
180
|
550
|
25
|
75
|
11
|
17.5
|
110
|
315
|
620
|
dby-40
|
900
|
75
|
160
|
300
|
180
|
550
|
40
|
100
|
14
|
17.5
|
110
|
315
|
620
|
dby-50
|
960
|
140
|
250
|
370
|
240
|
550
|
50
|
110
|
14
|
17.5
|
85
|
360
|
820
|
dby-65
|
960
|
140
|
250
|
370
|
240
|
550
|
65
|
130
|
14
|
17.5
|
85
|
360
|
820
|
dby-80
|
900
|
110
|
0
|
700
|
390
|
800
|
80
|
150
|
17.5
|
17.5
|
130
|
470
|
980
|
dby-100
|
900
|
110
|
0
|
700
|
390
|
800
|
100
|
150
|
17.5
|
17.5
|
130
|
470
|
980
|
【dby型】如何正确选用膜片：
dby型电动的主要部件是隔膜.正确选用隔膜可以达到事半功倍的目的，用户订货时须注明输送介质的性质，以便出厂时配备不同隔膜，一般隔膜有下列几种： 1.丁晴隔膜；主要用于耐油场合。 2.氯丁橡胶5031#本单位特制，主要用于耐丙酮及各种酸类、碱类。 3.氟橡胶6021#本单位特制，主要用于高温150℃：，耐甲笨耐腐蚀。但价格比其它隔膜高。 4.食品橡胶，专用于食品饮料的输送。
【dby型】膜片材料的选择：
隔膜品种介质种类
|
丁晴橡胶
|
氯丁橡胶
|
氟橡胶
|
聚四氟乙烯
|
食品橡胶
|
发烟硝酸
|
×
|
×
|
△
|
△
|
|
浓硝酸
|
×
|
×
|
△
|
△
|
|
浓硫酸
|
×
|
×
|
○
|
△
|
|
浓盐酸
|
×
|
△
|
△
|
△
|
|
浓磷酸
|
×
|
△
|
△
|
△
|
|
浓醋酸
|
×
|
×
|
×
|
△
|
|
浓氢氧化钠
|
○
|
○
|
△
|
△
|
|
无水氨
|
△
|
△
|
△
|
△
|
|
稀硝酸
|
×
|
×
|
○
|
△
|
|
稀硫酸
|
△
|
△
|
△
|
△
|
|
稀盐酸
|
×
|
○
|
△
|
△
|
|
稀磷酸
|
×
|
×
|
△
|
△
|
|
稀氢氧化钠
|
○
|
○
|
△
|
△
|
|
氨水
|
△
|
△
|
×
|
|
|
苯
|
×
|
×
|
○
|
○
|
|
汽油
|
○
|
○
|
○
|
○
|
|
石油
|
△
|
×
|
○
|
○
|
|
四氯化碳
|
○
|
|
○
|
○
|
|
二硫化碳
|
○
|
|
×
|
○
|
|
乙醇
|
○
|
○
|
○
|
○
|
|
丙酮
|
×
|
△
|
×
|
○
|
|
甲酚
|
×
|
△
|
△
|
○
|
|
乙醛
|
×
|
×
|
△
|
○
|
|
乙苯
|
×
|
×
|
△
|
○
|
|
丙烯晴
|
△
|
△
|
×
|
○
|
|
丁醇
|
○
|
○
|
○
|
○
|
|
丁二烯
|
○
|
×
|
△
|
○
|
|
苯乙烯
|
×
|
×
|
△
|
○
|
|
醋烯乙酯
|
×
|
×
|
×
|
○
|
|
醚
|
×
|
×
|
×
|
|
|
注：○——寿命较长、△——寿命一般、×——不可用，本表仅从耐腐性考虑，因聚四氯乙烯弹性比橡胶差，故实际使用寿命因压力，泵行程杂质等因素影响而异。食品橡胶专用于食品饮料行业。
|
【dby型】注意事项：
1.泵出口严禁安装阀门，如必需装阀门；要在出口安装安全阀门，工作压力不得超过4公斤，以免造成损失。 2.应及时加油，保持润滑系统正常运转。 3.泵在使用中环境温度应小于40℃、电机温度不得超过75℃。 4.被输送的介质及其温度应在泵材允许范围内。 5.对于输送液体为易沉淀结晶的介质时，使用后应及时清洗排净泵内积物，以免再开时损坏。 |
