一、
概述：

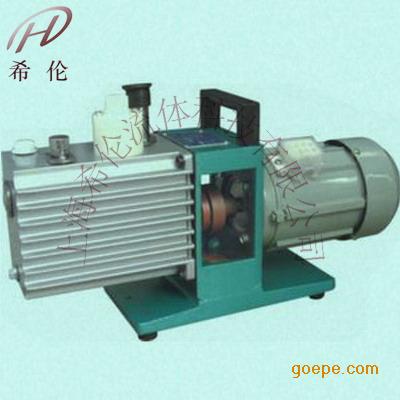

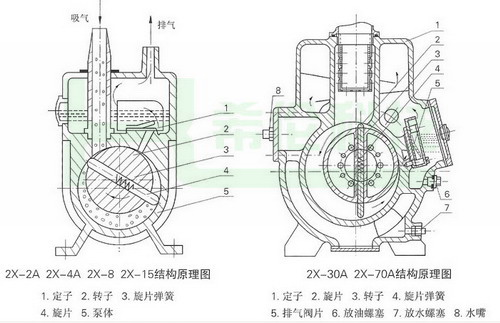

2xz型旋片式真空泵系双级高速直联结构旋片式真空泵（以下简称泵）。它有偏心地装在泵腔内的转子，及转子槽内的旋片。转子带动旋转时，旋片紧贴腔壁，把进、排气口分隔开来，并使进气积腔容积周期性地扩大而吸气，排气腔容积则周期性地缩小而压缩气体，推开排气阀排气，从而获得真空。图一为单级泵的工作原理示意图。双级是两个单级串联而成。
2xz型旋片式真空泵装有气镇阀，具有延长泵油使用时间和防止泵油混水的作用。
2xz型旋片式真空泵具有体积小、重量轻、噪声低、起动方便等优点。此外，还有防止返油的措施（2xz－8无）和防止油封漏油污染场地的措施。
二、
用途：
1、泵是获得真空的基本设备，它可单独使用，亦可作为各类高真空的系统的前级泵和预抽泵。
2、泵进气口连续敞通大气运转，不得超过三分钟。
3、泵不适用于抽除对金属月腐蚀性的，对泵油起化学反应的、含有颗粒尘埃的气体，以体含氧过高的，有爆炸性的气体。
4、泵不得作压缩泵或输送泵用。
5、泵的工作环境：温度5℃－40℃范围内，相对温度不大于90％，进气口压强小于1333pa的条件下允许长期连续运转。
6、装接电源时，按电机标牌的规定接线，应注意电机旋转方向与支座上的箭头方向一致。
7、连续被抽容器的管道，其直径应不小于泵的进气口直径，且管道应短和弯头少，同时注意管道的泄漏。
8、每次起动前着重查看油位，以停泵时注油至油标玻璃直径的4-5高度为宜。
9、泵油采用清洁的sy1634－701号真空泵油。
10、泵可在通大气或任何真空度下一次起动。xz－1单级型泵如果起动困难，可拨掉进气管塞帽起动，随后投入运转。
三、
技术规格：
| 名称/型号 |
2xz-0.5 |
2xz-1 |
2xz-2 |
2xz-4 |
2xz-8 |
2xz-15 |
| 抽气速率（l/s） |
0.5 |
1 |
2 |
4 |
8 |
15 |
| 极限压力≤（pa） |
6.0×10-2
|
6.0×10-2
|
6.0×10-2
|
6.0×10-2
|
6.0×10-2
|
6.0×10-2
|
| 转速（rpm） |
1440 |
1440 |
1440 |
1440 |
1410 |
1420 |
| 电机功率（kw） |
0.18
|
0.25
|
0.37
|
0.55
|
1.1
|
2.2
|
| 吸气口径（mm） |
16 |
16 |
25 |
25 |
40 |
40 |
四、
五、

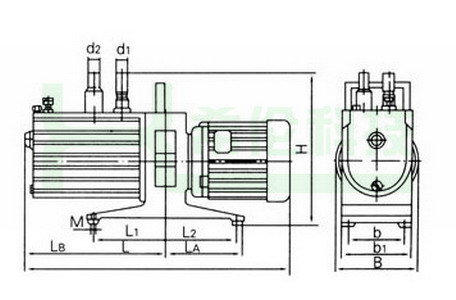

| 序号 型号 |
l |
l1 |
l2 |
l3 |
l4 |
b |
b |
b1 |
d1 |
d2 |
m |
h |
| 1 xz-1 |
220 |
40 |
45 |
96 |
55 |
85 |
65 |
85 |
8 |
7 |
|
138 |
| 2 2xz-0.5 |
445 |
95 |
125 |
215 |
140 |
125 |
86 |
116 |
13 |
26 |
m6 |
256 |
| 3 2xz-1 |
445 |
95 |
125 |
215 |
140 |
125 |
86 |
116 |
13 |
26 |
m6 |
256 |
| 4 2xz-2 |
478 |
135 |
135 |
223 |
150 |
148 |
96 |
126 |
19 |
23 |
m6 |
277 |
| 5 2xz-4 |
518 |
135 |
135 |
223 |
150 |
148 |
96 |
126 |
19 |
23 |
m6 |
277 |
| 6 2xz-8 |
575 |
110 |
110 |
450 |
185 |
150 |
185 |
132 |
23 |
29 |
m6 |
315 |
六、2xz双级旋片式真空泵订货说明：
1.名称;
2.型号;
3.泵规格;
4.功率;
5.电压;
6.使用温度;
7.使用介质;
8.如有特殊要求时请在订购产品时注明
9.若已经由设计单位选定的型号，请按型号直接向我司销售部订购。
10.当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图,由我们的希伦科技水泵专家为您审核把关
