一、qby配气阀简介
qby配气阀是气动隔膜泵的主要部件，结构简单，材质是锻铜的，希伦牌气动隔膜泵配气阀适用与各种隔膜泵，只要连接尺寸一样都可以适用。

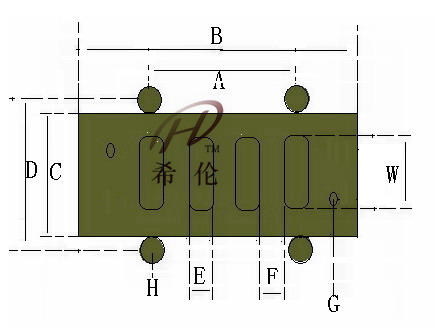

二、qby-10配气阀、qby-15配气阀连接尺寸
| 型号规格 |
a |
b |
c |
d |
e |
f |
g |
h |
w |
| qby-10 |
36 |
60 |
32 |
33 |
82 |
46 |
4 |
7 |
43 |
| qby-15 |
36 |
60 |
32 |
33 |
82 |
46 |
4 |
7 |
43 |

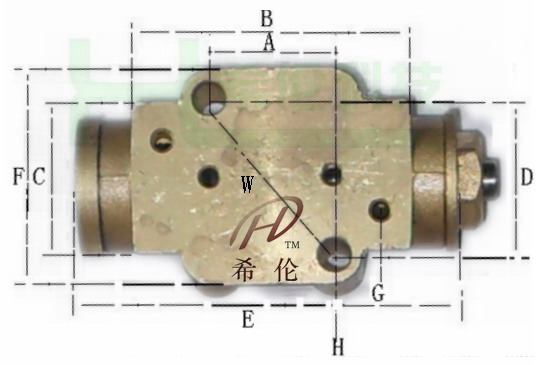

三、qby-25配气阀、qby-40配气阀连接尺寸
| 型号规格 |
a |
b |
c |
d |
e |
f |
g |
h |
w |
| qby-25 |
55 |
100 |
36 |
50 |
6 |
5 |
5 |
7 |
15 |
| qby-40 |
55 |
100 |
36 |
50 |
6 |
5 |
5 |
7 |
15 |

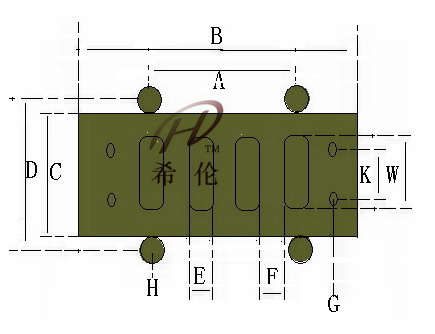

四、qby-50配气阀、qby-65配气阀、qby-80配气阀、qby-100配气阀连接尺寸
| 型号规格 |
a |
b |
c |
d |
e |
f |
g |
h |
w |
k |
| qby-50 |
65 |
160 |
40 |
55 |
10 |
11 |
5 |
9 |
19 |
23 |
| qby-65 |
65 |
160 |
40 |
55 |
10 |
11 |
5 |
9 |
19 |
23 |
| qby-80 |
65 |
160 |
40 |
55 |
10 |
11 |
5 |
9 |
19 |
23 |
| qby-100 |
65 |
160 |
40 |
55 |
10 |
11 |
5 |
9 |
19 |
23 |
五、qby配气阀订货说明
1.产品名称，2.产品尺寸，3.产品规格，8.如果使用单位已经选择型号规格请与我公司直接订货。
