  qbk不锈钢隔膜泵是我公司开发的第三代气动隔膜泵，具有使用寿命长，不会停顿等优点，它既能抽送流动的液体，又能输送一些不易流动的介质，具有自吸泵、潜水泵、屏蔽泵、输送泵、泥浆泵和杂质泵等输送机械的许多优点。

 1、不需灌引水．吸程高达5m．扬程达70m．出口压力≥6bar。

 2、流动宽敞，通过性能好．允许通过最大颗粒直径达10mm。抽送泥浆、杂质时，对泵磨损甚微；

 3、使用方便、工作可靠、开停只需简单地打开和关闭气体阀门．即使由于意外情况而长时间无介质运行或突然停机泵也不会因此而损坏．一旦超负荷，泵会自动停机，具有自我保护性能，当负荷恢复正常后，又能自动启动运行；

 4、气动隔膜泵无旋转部件，没有轴封，隔膜把抽送的介质与泵的运动部件、工件介质完全隔开，所输送的介质不会向外泄漏。所以抽送有毒、易挥发或腐蚀性介质时，不会造成环境污染和危害人身安全；

 5、可输送较粘的液体(粘度在1万厘泊以下)；

 6、不必用电．在易燃、易爆场所使用安全可靠；

 7、可以浸没在介质中工作；

 8、耐腐蚀隔膜泵扬程、流量可通过气阀开度实现无级调节(气压调节在1～7bar之间)：

 9、结构简单、易损件少，该泵结构简单，安装、维修方便，泵输送的介质不会接触到配气阀，联杆等运动部件，不象其他类型的泵因转子、活塞、齿轮、叶片等部件的磨损而使性能逐步下降；

 10、气动隔膜泵无须用油润滑，即使空转．对泵也无任何影响，这是隔膜泵最大特点。





名称	型号	进出口径 （mm）	流量 （m3/h）	扬程 （m）	吸程 （m）	最大允许 通过颗粒 φ（mm）	最大供 气压 （kgf/cm2）	最大空气消耗量 （m3/min）
不 锈 钢 隔 膜 泵	qbk-10	10	0.8	50	5	1	2-7	0.3
	qbk-15	15	1	50	5	1	2-7	0.3
	qbk-25	25	2.4	50	7	2.5	2-7	0.6
	qbk-40	40	8	50	7	4.5	2-7	0.6
	qbk-50	50	12	50	7	8	2-7	0.9
	qbk-65	65	16	50	7	8	2-7	0.9
	qbk-80	80	24	50	7	10	2-7	1.5
	qbk-100	100	30	50	7	10	2-7	1.5

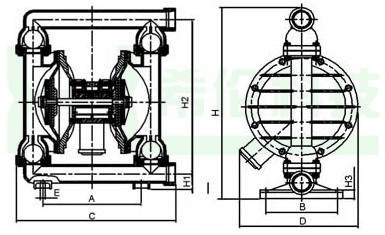

型号	a	b	c	d	e	h1	h2	h3	h	螺纹
qbk-10	135	48	218	144	12	34	176	10	226	3/8"
qbk-15	135	48	218	144	12	34	176	10	226	1/2"
qbk-25	236	145	381	248	12	46	344	18	412	1"
qbk-40	236	145	381	248	12	50	348	18	428	1"
qbk-50	320	220	518	347	14	50	521	27	609	2"
qbk-65	320	220	518	347	14	50	521	27	609	21/2"
qbk-80	360	240	634	455	18	96	696	50	842	3"

隔膜品种 介质种类	丁睛橡胶	氯丁橡胶	氟橡胶	聚四氟乙烯
发烟硝酸	×	×	△	△
浓硝酸	×	×	△	△
浓硫酸	×	×	○	△
浓盐酸	×	△	△	△
浓磷酸	×	△	△	△
浓醋酸	×	×	×	△
浓氢氧化钠	○	○	△	△
无水氨	△	△	△	△
稀硝酸	×	×	○	△
稀硫酸	△	△	△	△
稀盐酸	×	○	△	△
稀磷酸	×	×	△	△
稀氢氧化钠	○	○	△	△
氨水	△	△	×
苯	×	×	○	○
汽油	○	○	○	○
石油	△	×	○	○
四氯化碳	○		○	○
二硫化碳	○		×	○
乙醇	○	○	○	○
丙铜	×	△	×	○
甲酚	×	△	△	○
乙醛	×	×	△	○
乙苯	×	×	△	○
丙烯晴	△	△	×	○
丁醇	○	○	○	○
丁二烯	○	×	△	○
苯乙烯	×	×	△	○
醋烯乙酯	×	×	×	○
醚	×	×	×
