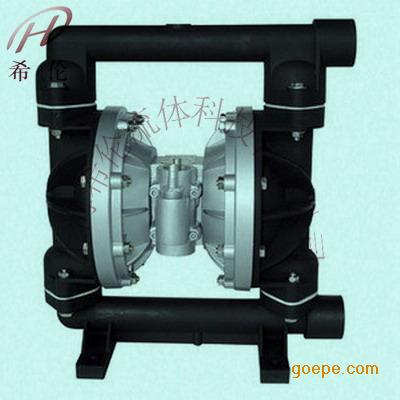

一、qby工程塑料气动隔膜泵工作原理

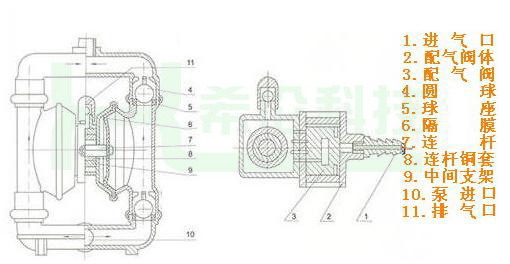

在气动隔膜泵的两个对称工作腔中，各装有一块有弹性的隔膜6，联杆7将两块隔膜结成一体，压缩空气从泵的进气接头1进入配气阀3后，推动两个工作腔内的隔膜，驱使联杆联接的两块隔膜同步运动。与此同时，另一工作腔中的气体则从隔膜的背后排出泵外。一旦到达行程终点。配气机构则自动地将压缩空气引入另一个工作腔，推动隔膜朝相反方向运动，这样就形成了两个隔膜的同步往复运动。每个工作腔中设置有两个单向球阀4，隔膜的往复运动，造成工作腔内容积的改变，迫使两个单向球阀交替地开启和关闭，从而将液体连续地吸入和排出。
二、适用介质及用途
1.qby工程塑料气动隔膜泵吸花生酱、泡菜、土豆泥、小红肠、果酱、苹果酱、巧克力等。
2.四氟气动油漆泵吸油漆、树胶、颜料。
3.气动打胶泵吸粘合剂和胶水、全部种类可用泵吸取。
4.各种瓦、瓷、砖器及陶器釉浆。
5.工程塑料气动浓浆泵吸油井钻好后，用泵吸沉积物及灌浆。
6.工程塑料气动涂料泵吸各种乳剂和填料。
7.泵吸各种污水。
8.用泵为油轮，驳船清仓吸取仓内污水。
9.工程塑料气动上料泵吸啤酒花及发酵粉稀浆、糖浆、糖蜜。
10.气动泥浆泵吸矿井、坑道、隧道、选矿、矿渣中的积水。泵吸水泥灌浆及灰浆。
11.耐腐蚀气动隔膜泵吸各种磨料、腐蚀剂、石油及泥浆、清洗油垢及一般容器。
12.耐酸碱气动隔膜泵吸各种强酸、强碱、强腐蚀液体。
13.防爆气动隔膜泵各种剧毒、易燃、易挥发液体。
14.各种橡胶浆。
15.各种高温液体最高可耐150℃。
16.作为各种固液体分离设备的前级送压装置
三、qby工程塑料气动隔膜泵性能参数
| 名称 |
型号 |
进出口径
（mm） |
流量
（m3/h） |
扬程
（m） |
吸程
（m） |
最大允许
通过颗粒
φ（mm） |
最大供
气压
（kgf/cm2） |
最大空气消耗量
（m3/min） |
工
程
塑
料
气
动
隔
膜
泵 |
qby-10 |
10 |
0.8 |
50 |
5 |
1 |
2-7 |
0.3 |
| qby-15 |
15 |
1 |
50 |
5 |
1 |
2-7 |
0.3 |
| qby-25 |
25 |
2.4 |
50 |
7 |
2.5 |
2-7 |
0.6 |
| qby-40 |
40 |
8 |
50 |
7 |
4.5 |
2-7 |
0.6 |
| qby-50 |
50 |
12 |
50 |
7 |
8 |
2-7 |
0.9 |
| qby-65 |
65 |
16 |
50 |
7 |
8 |
2-7 |
0.9 |
| qby-80 |
80 |
24 |
50 |
7 |
10 |
2-7 |
1.5 |
| qby-100 |
100 |
30 |
50 |
7 |
10 |
2-7 |
1.5 |

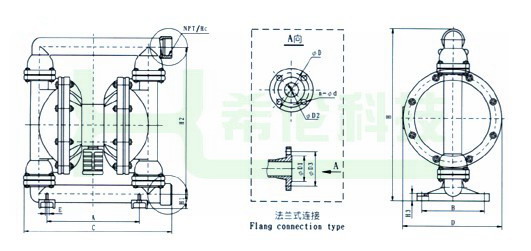

四、qby安装尺寸
| 型 号 |
a |
b |
c |
d |
e |
h1 |
h2 |
h3 |
h |
螺纹式 |
法兰式 |
| npt/rc |
d1 |
d2 |
d3 |
d |
n |
d |
| qby-10 |
135 |
48 |
218 |
144 |
12 |
34 |
176 |
10 |
226 |
1/2 |
- |
- |
- |
- |
- |
- |
| qby-15 |
135 |
48 |
218 |
144 |
12 |
34 |
176 |
10 |
226 |
1/2 |
- |
- |
- |
- |
- |
- |
| qby-25 |
236 |
145 |
381 |
248 |
12 |
46 |
344 |
18 |
412 |
1 |
- |
- |
- |
- |
- |
- |
| qby-40 |
236 |
145 |
381 |
248 |
12 |
46 |
344 |
18 |
412 |
1 1/2 |
- |
- |
- |
- |
- |
- |
| qby-50 |
320 |
220 |
518 |
347 |
14 |
50 |
521 |
27 |
609 |
2 |
84 |
50 |
125 |
165 |
4 |
18 |
| qby-65 |
320 |
220 |
518 |
347 |
14 |
50 |
521 |
27 |
609 |
2 1/2 |
84 |
50 |
125 |
165 |
4 |
18 |
| qby-80 |
360 |
240 |
634 |
455 |
18 |
96 |
696 |
50 |
842 |
3 |
118 |
80 |
160 |
200 |
8 |
18 |
| qby-100 |
360 |
240 |
634 |
455 |
18 |
96 |
696 |
50 |
842 |
|
118 |
80 |
160 |
200 |
8 |
18 |
五、qby工程塑料故障解决方法
（一）、泵在运转但流量过低
1 、检查泵体是否有空蚀斑象，调整压缩空气的进口压力。降低泵体的运转速度来调整粘度和浓度较大的液体。
2 、检查阀球是否被卡住。如果输送的液体与阀球材质不相吻合。阀球将会胀大。请更换合适材质的阀球与阀座。 3 、请检查入口管道是否被堵塞。
（二）、气动气动隔膜泵无法启动或动作缓慢
1、检查过滤、调压和润滑装置和空气入口过滤网是否被堵塞。
2、检查气阀是否被杂质卡住，请将气阀拆下并清洗干净，查看气阀内的活塞是否有划伤的痕迹。如果活塞表面光亮而不黑纯，表示已磨损需要更换活塞和“o”型环。伤的 痕迹。如果活塞表面光亮而不黑纯，表示已磨损需要更换活塞和“o”型环。请重新更换新品
3、检查主轴和“o”型环是否有刮伤、磨损和压扁的痕迹，如有损坏请更换。
（三）、液体从气室排出口漏出
1 、请检查隔膜是否破裂。
2 、检查隔膜是否正确安装和锁紧。
（四）、出口液休中含有大量气泡
1 、请检查隔膜是否破裂。
2 、检查泵体和管路是否泄漏。

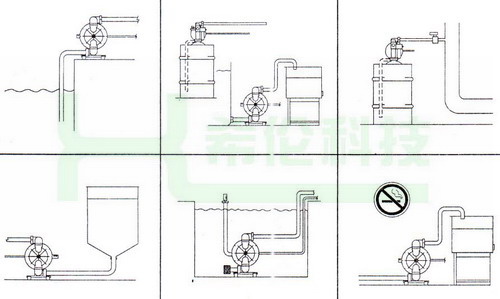

六、qby安装方式
七、qby工程塑料气动隔膜泵使用注意事项
1.本泵振动极其轻微，一般情况可不装底脚螺栓。
2.如压缩空气有脏物进入，将会影响泵的正常启动，建议用户加装气动三联件。
3.在抽吸易冻结的介质时，应在泵的进口处装阀门，当停止用泵时，先将该阀关闭，然后再开泵数分钟，将泵体介质排净为止以免造成下次开泵困难。
|
