一、dby简介
电动隔膜泵是一种新型的泵类,近年来,由于在隔膜材质上取得了突破性的进展,国际上越来越多的工业化国家采用此种型式的泵,取代部份离心泵、螺杆泵,自吸泵,化工泵,来应用于石化、陶瓷、冶金等行业,产品设计均参考美国abel公司样机,电动隔膜泵适用于低压,即出口压力≤3kgf/cm2的场合。
二、主要用途
1、泵吸泡菜果酱、土豆泥、巧克力等。
2、各种强酸、强碱、强腐蚀液体。
3、各种特殊介质的吸送。
4、啤酒花及发酵粉稀浆、糖浆、糖密。
5、热水回收及循环。
6、油罐车、油库、油品装卸。
7、各种剧毒、易燃、易挥发液体。
8、泵吸油漆、树胶、颜料粘合剂。
9、各种瓷器釉浆水泥灌浆灰浆泥浆。
10、各种橡胶浆乳胶、有机溶剂、填料。
11、用泵为油轮驳船清仓吸取仓内污水及剩油。
12、作为各种压滤机前级送压装置。
13、泵吸矿井、坑道、隧道、下水道中污水、沉淀物。
14、可输送较高温度的介质150℃。

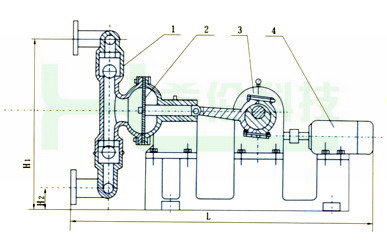

三、工作原理图
电机(4)通过减速箱(3)带动左右两端柱塞上面的隔膜(2)一前一后往复运动。在左右两个泵腔内,装有上下四个单向球阀(1)隔膜的运动,造成工作腔内的容积的改变,迫使四个单向球阀交替地开启和关闭,从而将液体不断地吸入和排出。

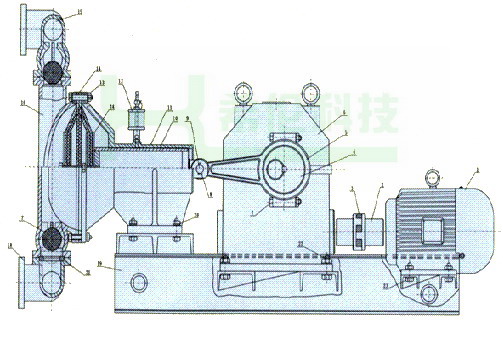

四、dby铝合金电动隔膜泵结构图及零件名称与材质
编号 |
名称 |
材质 |
数量 |
1 |
电机 |
|
1 |
2 |
联轴器 |
ht200 |
2 |
3 |
六角弹性块 |
氯丁橡胶 |
1 |
4 |
偏心轮 |
ht250 |
2 |
5 |
连杆 |
zg |
2 |
6 |
减速箱 |
|
1 |
7 |
螺栓 |
q235-a |
4 |
8 |
开口销 |
q235-a |
2 |
9 |
活塞销 |
a3 |
2 |
10 |
活塞 |
无缝管两端焊接 |
2 |
11 |
缸套 |
ht200 |
2 |
12 |
油杯 |
|
2 |
13 |
螺栓 |
q235-a |
16 |
14 |
隔膜 |
丁晴橡胶 氯丁橡胶 |
4 |
15 |
出水管 |
铝合金 |
1 |
铸铁 |
不锈钢 |
衬胶 |
16 |
泵体 |
铝合金 |
2 |
铸铁 |
不锈钢 |
衬胶 |
17 |
阀球 |
不锈钢 |
4 |
18 |
进水管 |
铝合金 |
1 |
铸铁 |
不锈钢 |
衬胶 |
19 |
底座 |
ht200 槽钢 |
1 |
20 |
螺栓 |
q235-a |
8 |
21 |
阀口座 |
氯丁橡胶 丁晴橡胶 |
4 |
22 |
螺栓 |
q235-a |
4 |
23 |
螺栓 |
q235-a |
4 |
24 |
压板 |
a3 |
4 |
五、dby铝合金电动隔膜泵主要性能规格
型号 |
流量 |
吸程 |
扬程 (m) |
出口压力 |
电动功率 |
使用温度℃ |
泵进出口 |
重量 |
(m3/h) |
(m) |
(kgf/cm2) |
转/kw |
铸铁 |
不锈钢 |
尺 寸 |
kg |
dby-10 |
0.5 |
3 |
30 |
3 |
1450/0.55 |
90 |
150 |
|
50 |
dby-15 |
0.75 |
3 |
30 |
3 |
1450/0.55 |
90 |
150 |
|
50 |
dby-25 |
3.5 |
4 |
30 |
3 |
1450/1.5 |
90 |
150 |
|
170 |
dby-40 |
4.5 |
4 |
30 |
3 |
1450/2.2 |
90 |
150 |
|
180 |
dby-50 |
6.5 |
4.5 |
30 |
3 |
1450/4 |
90 |
150 |
50mm法兰 |
400 |
dby-65 |
8 |
4.5 |
30 |
3 |
1450/4 |
90 |
150 |
65mm法兰 |
400 |
dby-80 |
16 |
5 |
30 |
3 |
1450/5.5 |
90 |
150 |
80mm法兰 |
610 |
dby-100 |
20 |
5 |
30 |
3 |
1450/5.5 |
90 |
150 |
100mm法兰 |
610 |
六、dby隔膜适用介质
注:○——寿命较长、△寿命一般、×不可以用。本表仅从耐腐蚀性考虑,因聚四氟乙烯弹性比橡胶差,故实际使用寿命因压力和泵行程杂质等因素影响而异。
|
丁睛橡胶 |
氯丁橡胶 |
氟橡胶 |
聚四氟乙烯 |
发烟硝酸 |
× |
× |
△ |
△ |
浓硝酸 |
× |
× |
△ |
△ |
浓硫酸 |
× |
× |
○ |
△ |
浓盐酸 |
× |
△ |
△ |
△ |
浓磷酸 |
× |
△ |
△ |
△ |
浓醋酸 |
× |
× |
× |
△ |
浓氢氧化钠 |
○ |
○ |
△ |
△ |
无水氨 |
△ |
△ |
△ |
△ |
稀硝酸 |
× |
× |
○ |
△ |
稀硫酸 |
△ |
△ |
△ |
△ |
稀盐酸 |
× |
○ |
△ |
△ |
稀磷酸 |
× |
× |
△ |
△ |
稀氢氧化钠 |
○ |
○ |
△ |
△ |
氨水 |
△ |
△ |
× |
|
苯 |
× |
× |
○ |
○ |
汽油 |
○ |
○ |
○ |
○ |
石油 |
△ |
× |
○ |
○ |
四氯化碳 |
○ |
|
○ |
○ |
二硫化碳 |
○ |
|
× |
○ |
乙醇 |
○ |
○ |
○ |
○ |
丙铜 |
× |
△ |
× |
○ |
甲酚 |
× |
△ |
△ |
○ |
乙醛 |
× |
× |
△ |
○ |
乙苯 |
× |
× |
△ |
○ |
丙烯晴 |
△ |
△ |
× |
○ |
丁醇 |
○ |
○ |
○ |
○ |
丁二烯 |
○ |
× |
△ |
○ |
苯乙烯 |
× |
× |
△ |
○ |
醋烯乙酯 |
× |
× |
× |
○ |
醚 |
× |
× |
× |
|

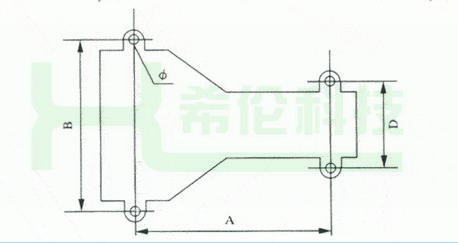

七、dby铝合金电动隔膜泵安装尺寸
型号 |
a |
b |
d |
φ |
l |
h1 |
h2 |
dby-10 |
456 |
342 |
185 |
φ12×4 |
650 |
370 |
50 |
dby-15 |
456 |
342 |
185 |
φ12×4 |
650 |
370 |
50 |
dby-25 |
537 |
455 |
210 |
φ14×4 |
1060 |
480 |
60 |
dby-40 |
537 |
455 |
210 |
φ14×4 |
1060 |
480 |
60 |
dby-50 |
800 |
345 |
345 |
φ16×4 |
1510 |
700 |
85 |
dby-65 |
800 |
345 |
345 |
φ16×4 |
1510 |
700 |
85 |
dby-80 |
800 |
345 |
345 |
φ18×4 |
1690 |
900 |
96 |
dby-100 |
800 |
345 |
345 |
φ18×4 |
1690 |
900 |
96 |
八、dby铝合金电动隔膜泵订货说明
1.产品名称,2.产品型号,3.产品规格,4.产品材质,5.产品流量,6.产品扬程,7.使用介质,8.如果使用单位已经选择型号规格请与我公司直接订货。
